Motor Roda Gigi Rem AC

Ikhtisar Produk

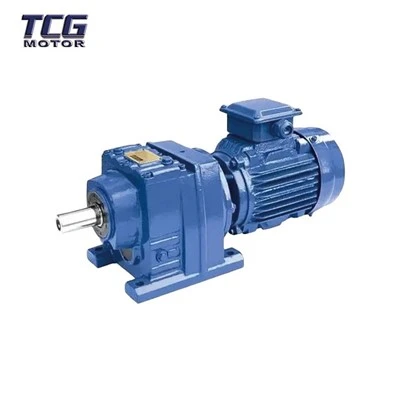

Motor roda gigi rem AC menggabungkan motor induksi AC, peredam roda gigi, dan rem elektromagnetik dalam satu unit penggerak. Ini memberikan pengurangan kecepatan keluaran dan peningkatan torsi keluaran, sementara rem mengontrol pergerakan poros ketika daya pelepasannya dihilangkan.
Konfigurasi ini digunakan dalam sistem konveyor, mesin pengemasan, peralatan penanganan material, dan penggerak industri lainnya yang memerlukan penghentian terkontrol atau penahan beban. Pemilihan bergantung pada daya motor, kecepatan keluaran, torsi yang diperlukan, kondisi pengereman, pengaturan pemasangan, dan tugas pengoperasian.

Fitur Utama

Rem Elektromagnetik:Rem yang diaktifkan pegas akan aktif ketika tenaga pelepas dilepas. Torsi rem dan performa pengereman harus disesuaikan dengan aplikasinya.

Pengurangan Gigi:Rasio roda gigi yang tersedia bergantung pada seri peredam serta kecepatan keluaran dan torsi yang diperlukan.

Opsi Pemasangan:Konfigurasi yang dipasang di kaki, dipasang di flensa, dan poros berongga dapat dipilih sesuai dengan tata letak alat berat.

Pilihan Listrik:Tegangan, frekuensi, suplai rem, dan kompatibilitas VFD harus dikonfirmasi untuk model yang dipilih.

Kandang dan Penyegelan:Peringkat perlindungan, material rumah, dan spesifikasi segel poros bervariasi menurut konfigurasi dan lingkungan pengoperasian.

Spesifikasi Teknis

Parameter	Kisaran Standar / Spesifikasi	Opsi Kustom
Peringkat Daya	100W – 3,7 kW (1/8 HP – 5 HP)	Daya yang diperluas hingga 15 kW
Tegangan Masukan	220V / 380V / 415V / 440V (3 Fase); 110V / 220V (1 Fase)	Gulungan tegangan ganda / multi-tap
Frekuensi	50Hz / 60Hz	Pengoperasian PKS tugas inverter
Rasio Roda Gigi	1:3 – 1:1800	Rasio roda gigi khusus yang disetel dengan baik
Torsi Keluaran	2.5 N·m – 1500 N·m	Kereta roda gigi yang diperkuat tugas berat
Mekanisme Rem	Rem cakram DC yang digerakkan pegas dengan penyearah internal	Rem AC kerja cepat / Tuas pelepas manual
Waktu Respons Rem	Pertunangan:<20 ms / Disengagement: <40 ms	Modul switching frekuensi tinggi
Tipe Pemasangan	Horisontal (Kaki), Vertikal (Flensa), Pemasangan Poros	Dimensi pemasangan OEM khusus
Perlindungan Masuknya	IP54 / IP55	Perlindungan pencucian IP65 / IP66
Peringkat Tugas	Kontinu (S1) / Intermiten (S3)	Siklus tugas yang disesuaikan
Kepatuhan	Sesuai CE / RoHS	Standar isolasi UL/CSA

Konfigurasi dan Aplikasi

Dipasang di Kaki:Untuk pemasangan pada dasar dan rangka mesin yang sesuai.

Dipasang di Flange:Untuk pemasangan langsung ke antarmuka mesin yang kompatibel.

Poros Berongga:Untuk aplikasi yang memerlukan koneksi langsung ke poros yang digerakkan.

Pelepasan Rem Manual:Pilihan yang tersedia dan prosedur pengoperasian harus dikonfirmasi untuk rakitan rem yang dipilih.

Aplikasi yang umum mencakup penggerak konveyor yang memerlukan peralatan penghentian, pengemasan dan pengindeksan yang terkontrol, sistem penanganan material otomatis, dan pintu industri. Aplikasi pengangkatan vertikal memerlukan verifikasi spesifik torsi rem, kondisi beban, dan persyaratan keselamatan sistem.

Panduan Seleksi

Kecepatan Keluaran:Perkirakan kecepatan yang dibutuhkan menggunakan:

n₂ = n₁ / i

Dimana n₁ adalah kecepatan motor, i adalah rasio reduksi, dan n₂ adalah perkiraan kecepatan keluaran.

Torsi yang Diperlukan:Hitung torsi beban berdasarkan muatan, geometri transmisi, gesekan, dan kondisi pengoperasian. Terapkan faktor servis yang sesuai berdasarkan tugas aktual dan beban benturan.

Pemilihan Rem:Konfirmasikan torsi penghentian dan penahan yang diperlukan, arah beban, frekuensi penghentian, dan energi pengereman. Jangan memilih rem hanya berdasarkan rasio torsi umum.

Instalasi:Periksa dimensi poros, antarmuka pemasangan, beban radial dan aksial, ruang yang tersedia, dan persyaratan perlindungan lingkungan.

Manufaktur & Kontrol Kualitas

Pemesinan CNC Presisi:Blanko roda gigi, poros, dan coran housing diproses pada mesin CNC multi-sumbu untuk menjaga toleransi penyelarasan dalam ±0,005 mm.

Inspeksi Gigi Dinamis:Roda gigi menjalani pemeriksaan profil, pitch, dan runout 100% pada Mesin Pengukur Roda Gigi (GMM) untuk mematuhi tingkat presisi AGMA / ISO.

Belitan Stator & VPI Otomatis:Mesin penggulung CNC memastikan tegangan koil yang konsisten, diikuti dengan Impregnasi Tekanan Vakum (VPI) untuk menyegel gulungan dari kelembapan dan getaran.

Pengujian Akhir Garis (EOL) 100%:Setiap unit menjalani pengujian pabrik otomatis sebelum pengiriman, termasuk:
(a) Pengujian ketahanan dielektrik dan ketahanan isolasi (Hi-Pot)
(b) Arus tanpa beban, kecepatan putaran, dan verifikasi daya masukan
(c) Waktu respons rem, pengukuran celah udara, dan validasi torsi penahan
(d) Analisis getaran (ISO 10816) dan pengukuran kebisingan akustik di bawah 65 dBA.

Ketertelusuran Komponen:Nomor seri yang diukir dengan laser pada setiap housing menghubungkan motor yang telah selesai ke heat lot bahan mentah, log permesinan, dan catatan inspeksi akhir.

Pertanyaan Umum

T: Dapatkah motor roda gigi rem AC beroperasi dengan VFD?

J: Pengoperasian VFD tergantung pada konfigurasi motor dan rem. Konfirmasikan persyaratan pendinginan kecepatan rendah, pengaturan pasokan rem, dan kondisi pengoperasian yang diizinkan sebelum pemilihan.

T: Seberapa sering rem memerlukan perawatan?

J: Interval perawatan bergantung pada desain rem, beban, frekuensi peralihan, dan kondisi pengoperasian. Ikuti petunjuk perawatan untuk model yang dipilih.

T: Dapatkah dimensi poros dan antarmuka pemasangan disesuaikan?

J: Kustomisasi mungkin tersedia untuk dimensi poros, alur pasak, lubang berongga, dan antarmuka pemasangan. Konfirmasikan kelayakan dan persyaratan pesanan sebelum melakukan pemesanan.

T: Apakah motor cocok untuk pengangkatan vertikal?

J: Kesesuaian harus dinilai berdasarkan torsi rem yang diperlukan, karakteristik beban, siklus kerja, dan persyaratan keselamatan alat berat yang berlaku.

Permintaan Penawaran

Untuk pemilihan dan penawaran model, berikan daya motor yang diperlukan, tegangan dan frekuensi masukan, kecepatan keluaran target atau rasio roda gigi, torsi keluaran yang diperlukan, persyaratan penahan rem, dimensi pemasangan, detail aplikasi, dan jumlah pesanan. Gambar atau spesifikasi drive yang ada dapat membantu memperjelas kompatibilitas mekanik dan listrik.
